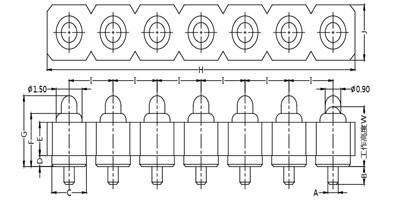

LINECARD TA23C7xxx   THT POGO PIN 7 Pos. with Plastic
		Dimension Table (mm)
		A	B	C	D	E	F	G	H	I	J	W	No of Pin	O. force  gr.
TA23C7001		0,6	0,8	2,0	0,5	2,4	2,8	3,7	17,8	2,54	2,5	3,0	7	85 ±15
TA23C7001		0,6	0,8	2,0	0,5	2,4
TA23C7002		0,6	0,8	2,0	0,5	2,4	3,0	3,9	17,8	2,54	2,5	3,2	7	85 ±15
TA23C7002		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7003		0,6	0,8	2,0	0,5	2,4	3,2	4,2	17,8	2,54	2,5	3,4	7	85 ±15
TA23C7003		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7004		0,6	0,8	2,0	0,5	2,4	3,4	4,4	17,8	2,54	2,5	3,6	7	85 ±15
TA23C7004		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7005		0,6	0,8	2,0	0,5	2,4	3,6	4,6	17,8	2,54	2,5	3,8	7	85 ±15
TA23C7005		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7006		0,6	0,8	2,0	0,5	2,4	3,8	4,8	17,8	2,54	2,5	4,0	7	85 ±15
TA23C7006		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7007		0,6	0,8	2,0	0,5	2,4	4,0	5,0	17,8	2,54	2,5	4,2	7	85 ±15
TA23C7007		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7008		0,6	0,8	2,0	0,5	2,4	4,2	5,4	17,8	2,54	2,5	4,4	7	85 ±15
TA23C7008		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7009		0,6	0,8	2,0	0,5	2,4	4,4	5,6	17,8	2,54	2,5	4,6	7	85 ±15
TA23C7009		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7010		0,6	0,8	2,0	0,5	2,4	4,6	5,8	17,8	2,54	2,5	4,8	7	85 ±15
TA23C7010		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7011		0,6	0,8	2,0	0,5	2,4	4,8	6,0	17,8	2,54	2,5	5,0	7	85 ±15
TA23C7011		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7012		0,6	0,8	2,0	0,5	2,4	5,0	6,2	17,8	2,54	2,5	5,2	7	100 ±20
TA23C7012		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7013		0,6	0,8	2,0	0,5	2,4	5,2	6,5	17,8	2,54	2,5	5,4	7	100 ±20
TA23C7013		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7014		0,6	0,8	2,0	0,5	2,4	5,4	6,6	17,8	2,54	2,5	5,6	7	100 ±20
TA23C7014		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7015		0,6	0,8	2,0	0,5	2,4	5,6	6,9	17,8	2,54	2,5	5,8	7	100 ±20
TA23C7015		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7016		0,6	0,8	2,0	0,5	2,4	5,8	7,2	17,8	2,54	2,5	6,0	7	100 ±20
TA23C7016		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7017		0,6	0,8	2,0	0,5	2,4	6,0	7,4	17,8	2,54	2,5	6,2	7	100 ±20
TA23C7017		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7018		0,6	0,8	2,0	0,5	2,4	6,2	7,6	17,8	2,54	2,5	6,4	7	100 ±20
TA23C7018		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7019		0,6	0,8	2,0	0,5	2,4	6,4	7,8	17,8	2,54	2,5	6,6	7	100 ±20
TA23C7019		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7020		0,6	0,8	2,0	0,5	2,4	6,6	8,0	17,8	2,54	2,5	6,8	7	100 ±20
TA23C7020		0,6	0,8	2,0	0,5	2,4			17,8	2,54	2,5
TA23C7021		0,6	0,8	2,0	0,5	2,4	6,8	8,2	17,8	2,54	2,5	7,0	7	100 ±20
TA23C7021									17,8	2,54	2,5
TA23C7022		0,6	0,8	2,0	0,5	2,4	7,0	8,4	17,8	2,54	2,5	7,2	7	100 ±20
TA23C7022
