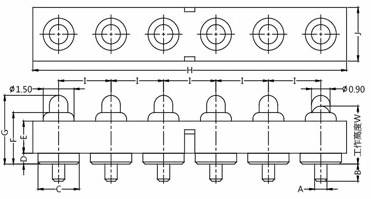

LINECARD TA23C6xxx THT POGO PIN 6 Pos. with Plastic | ||||||||||||||||||||||
![]() ![]() |
||||||||||||||||||||||
![]() |
||||||||||||||||||||||
Dimension Table (mm) | ||||||||||||||||||||||
A | B | C | D | E | F | G | H | I | J | W | No of Pin | O. force gr. | ||||||||||
![]() |
TA23C6001 | 0,6 | 0,8 | 1,8 | 0,4 | 1,7 | 2,2 | 2,9 | 15,1 | 2,54 | 2,5 | 2,4 | 6 | 75 ±15 | TA23C6001 | |||||||
![]() |
TA23C6002 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 2,4 | 3,2 | 15,1 | 2,54 | 2,5 | 2,6 | 6 | 85 ±15 | TA23C6002 | |||||||
![]() |
TA23C6003 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 2,6 | 3,4 | 15,1 | 2,54 | 2,5 | 2,8 | 6 | 85 ±15 | TA23C6003 | |||||||
![]() |
TA23C6004 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 2,8 | 3,7 | 15,1 | 2,54 | 2,5 | 3,0 | 6 | 85 ±15 | TA23C6004 | |||||||
![]() |
TA23C6005 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 3,0 | 3,9 | 15,1 | 2,54 | 2,5 | 3,2 | 6 | 85 ±15 | TA23C6005 | |||||||
![]() |
TA23C6006 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 3,2 | 4,2 | 15,1 | 2,54 | 2,5 | 3,4 | 6 | 85 ±15 | TA23C6006 | |||||||
![]() |
TA23C6007 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 3,4 | 4,4 | 15,1 | 2,54 | 2,5 | 3,6 | 6 | 85 ±15 | TA23C6007 | |||||||
![]() |
TA23C6008 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 3,6 | 4,6 | 15,1 | 2,54 | 2,5 | 3,8 | 6 | 85 ±15 | TA23C6008 | |||||||
![]() |
TA23C6009 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 3,8 | 4,8 | 15,1 | 2,54 | 2,5 | 4,0 | 6 | 85 ±15 | TA23C6009 | |||||||
![]() |
TA23C6010 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 4,0 | 5,0 | 15,1 | 2,54 | 2,5 | 4,2 | 6 | 85 ±15 | TA23C6010 | |||||||
![]() |
TA23C6011 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 4,2 | 5,4 | 15,1 | 2,54 | 2,5 | 4,4 | 6 | 85 ±15 | TA23C6011 | |||||||
![]() |
TA23C6012 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 4,4 | 5,6 | 15,1 | 2,54 | 2,5 | 4,6 | 6 | 85 ±15 | TA23C6012 | |||||||
![]() |
TA23C6013 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 4,6 | 5,8 | 15,1 | 2,54 | 2,5 | 4,8 | 6 | 85 ±15 | TA23C6013 | |||||||
![]() |
TA23C6014 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 4,8 | 6,0 | 15,1 | 2,54 | 2,5 | 5,0 | 6 | 85 ±15 | TA23C6014 | |||||||
![]() |
TA23C6015 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 5,0 | 6,2 | 15,1 | 2,54 | 2,5 | 5,2 | 6 | 100 ±20 | TA23C6015 | |||||||
![]() |
TA23C6016 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 5,2 | 6,5 | 15,1 | 2,54 | 2,5 | 5,4 | 6 | 100 ±20 | TA23C6016 | |||||||
![]() |
TA23C6017 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 5,4 | 6,6 | 15,1 | 2,54 | 2,5 | 5,6 | 6 | 100 ±20 | TA23C6017 | |||||||
![]() |
TA23C6018 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 5,6 | 6,9 | 15,1 | 2,54 | 2,5 | 5,8 | 6 | 100 ±20 | TA23C6018 | |||||||
![]() |
TA23C6019 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 5,8 | 7,2 | 15,1 | 2,54 | 2,5 | 6,0 | 6 | 100 ±20 | TA23C6019 | |||||||
![]() |
TA23C6020 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 6,0 | 7,4 | 15,1 | 2,54 | 2,5 | 6,2 | 6 | 100 ±20 | TA23C6020 | |||||||
![]() |
TA23C6021 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 6,2 | 7,6 | 15,1 | 2,54 | 2,5 | 6,4 | 6 | 100 ±20 | TA23C6021 | |||||||
![]() |
TA23C6022 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 6,4 | 7,8 | 15,1 | 2,54 | 2,5 | 6,6 | 6 | 100 ±20 | TA23C6022 | |||||||
![]() |
TA23C6023 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 6,6 | 8,0 | 15,1 | 2,54 | 2,5 | 6,8 | 6 | 100 ±20 | TA23C6023 | |||||||
![]() |
TA23C6024 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 6,8 | 8,2 | 15,1 | 2,54 | 2,5 | 7,0 | 6 | 100 ±20 | TA23C6024 | |||||||
![]() |
TA23C6025 | 0,6 | 0,8 | 2,0 | 0,5 | 1,7 | 7,0 | 8,4 | 15,1 | 2,54 | 2,5 | 7,2 | 6 | 100 ±20 | TA23C6025 | |||||||
![]() |
TA23C6026 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,0 | 3,9 | 15,1 | 2,54 | 2,5 | 3,2 | 6 | 85 ±15 | TA23C6026 | |||||||
![]() |
TA23C6027 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,2 | 4,2 | 15,1 | 2,54 | 2,5 | 3,4 | 6 | 85 ±15 | TA23C6027 | |||||||
![]() |
TA23C6028 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,4 | 4,4 | 15,1 | 2,54 | 2,5 | 3,6 | 6 | 85 ±15 | TA23C6028 | |||||||
![]() |
TA23C6029 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,6 | 4,6 | 15,1 | 2,54 | 2,5 | 3,8 | 6 | 85 ±15 | TA23C6029 | |||||||
![]() |
TA23C6030 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,8 | 4,8 | 15,1 | 2,54 | 2,5 | 4,0 | 6 | 85 ±15 | TA23C6030 | |||||||
![]() |
TA23C6031 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,0 | 5,0 | 15,1 | 2,54 | 2,5 | 4,2 | 6 | 85 ±15 | TA23C6031 | |||||||
![]() |
TA23C6032 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,2 | 5,4 | 15,1 | 2,54 | 2,5 | 4,4 | 6 | 85 ±15 | TA23C6032 | |||||||
![]() |
TA23C6033 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,4 | 5,6 | 15,1 | 2,54 | 2,5 | 4,6 | 6 | 85 ±15 | TA23C6033 | |||||||
![]() |
TA23C6034 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,6 | 5,8 | 15,1 | 2,54 | 2,5 | 4,8 | 6 | 85 ±15 | TA23C6034 | |||||||
![]() |
TA23C6035 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,8 | 6,0 | 15,1 | 2,54 | 2,5 | 5,0 | 6 | 85 ±15 | TA23C6035 | |||||||
![]() |
TA23C6036 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,0 | 6,2 | 15,1 | 2,54 | 2,5 | 5,2 | 6 | 100 ±20 | TA23C6036 | |||||||
![]() |
TA23C6037 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,2 | 6,5 | 15,1 | 2,54 | 2,5 | 5,4 | 6 | 100 ±20 | TA23C6037 | |||||||
![]() |
TA23C6038 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,4 | 6,6 | 15,1 | 2,54 | 2,5 | 5,6 | 6 | 100 ±20 | TA23C6038 | |||||||
![]() |
TA23C6039 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,6 | 6,9 | 15,1 | 2,54 | 2,5 | 5,8 | 6 | 100 ±20 | TA23C6039 | |||||||
![]() |
TA23C6040 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,8 | 7,2 | 15,1 | 2,54 | 2,5 | 6,0 | 6 | 100 ±20 | TA23C6040 | |||||||
![]() |
TA23C6041 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,0 | 7,4 | 15,1 | 2,54 | 2,5 | 6,2 | 6 | 100 ±20 | TA23C6041 | |||||||
![]() |
TA23C6042 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,2 | 7,6 | 15,1 | 2,54 | 2,5 | 6,4 | 6 | 100 ±20 | TA23C6042 | |||||||
![]() |
TA23C6043 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,4 | 7,8 | 15,1 | 2,54 | 2,5 | 6,6 | 6 | 100 ±20 | TA23C6043 | |||||||
![]() |
TA23C6044 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,6 | 8,0 | 15,1 | 2,54 | 2,5 | 6,8 | 6 | 100 ±20 | TA23C6044 | |||||||
![]() |
TA23C6045 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,8 | 8,2 | 15,1 | 2,54 | 2,5 | 7,0 | 6 | 100 ±20 | TA23C6045 | |||||||
![]() |
TA23C6046 | 0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 7,0 | 8,4 | 15,1 | 2,54 | 2,5 | 7,2 | 6 | 100 ±20 | TA23C6046 |
