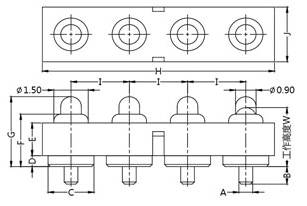

LINECARD TA23C4xxx THT POGO PIN 4 Pos. with Plastic | |||||||||||||||||||||||
![]() ![]() |
![]() |
||||||||||||||||||||||
Dimension Table (mm) | |||||||||||||||||||||||
A | B | C | D | E | F | G | H | I | J | W | No of Pin | O. force gr. | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 2,4 | 3,2 | 10,2 | 2,54 | 2,5 | 2,6 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 2,6 | 3,4 | 10,2 | 2,54 | 2,5 | 2,8 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 2,8 | 3,7 | 10,2 | 2,54 | 2,5 | 3,0 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 3,0 | 3,9 | 10,2 | 2,54 | 2,5 | 3,2 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 3,2 | 4,2 | 10,2 | 2,54 | 2,5 | 3,4 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 3,4 | 4,4 | 10,2 | 2,54 | 2,5 | 3,6 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 3,6 | 4,6 | 10,2 | 2,54 | 2,5 | 3,8 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 3,8 | 4,8 | 10,2 | 2,54 | 2,5 | 4,0 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 4,0 | 5,0 | 10,2 | 2,54 | 2,5 | 4,2 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 4,2 | 5,4 | 10,2 | 2,54 | 2,5 | 4,4 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 4,4 | 5,6 | 10,2 | 2,54 | 2,5 | 4,6 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 4,6 | 5,8 | 10,2 | 2,54 | 2,5 | 4,8 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 4,8 | 6,0 | 10,2 | 2,54 | 2,5 | 5,0 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 5,0 | 6,2 | 10,2 | 2,54 | 2,5 | 5,2 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 5,2 | 6,5 | 10,2 | 2,54 | 2,5 | 5,4 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 5,4 | 6,6 | 10,2 | 2,54 | 2,5 | 5,6 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 5,6 | 6,9 | 10,2 | 2,54 | 2,5 | 5,8 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 5,8 | 7,2 | 10,2 | 2,54 | 2,5 | 6,0 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 6,0 | 7,4 | 10,2 | 2,54 | 2,5 | 6,2 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 6,2 | 7,6 | 10,2 | 2,54 | 2,5 | 6,4 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 6,4 | 7,8 | 10,2 | 2,54 | 2,5 | 6,6 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 6,6 | 8,0 | 10,2 | 2,54 | 2,5 | 6,8 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 6,8 | 8,2 | 10,2 | 2,54 | 2,5 | 7,0 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,0 | 7,0 | 8,4 | 10,2 | 2,54 | 2,5 | 7,2 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,0 | 3,9 | 10,2 | 2,54 | 2,5 | 3,2 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,2 | 4,2 | 10,2 | 2,54 | 2,5 | 3,4 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,4 | 4,4 | 10,2 | 2,54 | 2,5 | 3,6 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,6 | 4,6 | 10,2 | 2,54 | 2,5 | 3,8 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 3,8 | 4,8 | 10,2 | 2,54 | 2,5 | 4,0 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,0 | 5,0 | 10,2 | 2,54 | 2,5 | 4,2 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,2 | 5,4 | 10,2 | 2,54 | 2,5 | 4,4 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,4 | 5,6 | 10,2 | 2,54 | 2,5 | 4,6 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,6 | 5,8 | 10,2 | 2,54 | 2,5 | 4,8 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 4,8 | 6,0 | 10,2 | 2,54 | 2,5 | 5,0 | 4 | 85 ±15 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,0 | 6,2 | 10,2 | 2,54 | 2,5 | 5,2 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,2 | 6,5 | 10,2 | 2,54 | 2,5 | 5,4 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,4 | 6,6 | 10,2 | 2,54 | 2,5 | 5,6 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,6 | 6,9 | 10,2 | 2,54 | 2,5 | 5,8 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 5,8 | 7,2 | 10,2 | 2,54 | 2,5 | 6,0 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,0 | 7,4 | 10,2 | 2,54 | 2,5 | 6,2 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,2 | 7,6 | 10,2 | 2,54 | 2,5 | 6,4 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,4 | 7,8 | 10,2 | 2,54 | 2,5 | 6,6 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,6 | 8,0 | 10,2 | 2,54 | 2,5 | 6,8 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 6,8 | 8,2 | 10,2 | 2,54 | 2,5 | 7,0 | 4 | 100 ±20 | ||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,5 | 7,0 | 8,3 | 10,2 | 2,54 | 2,5 | 7,2 | 4 | 100 ±20 | ||||||||||
