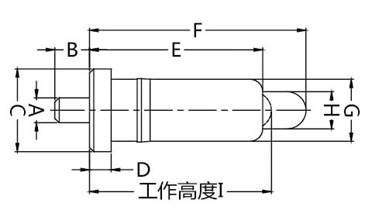

LINECARD TA23C1xxx THT POGO PIN without Plastic | ||||||||||||||||||||||
![]() ![]() |
![]() |
|||||||||||||||||||||
Dimension Table (mm) | ||||||||||||||||||||||
A | B | C | D | E | F | G | H | I | No of Pin | O. force gr. | ||||||||||||
![]()
|
0,6 | 0,8 | 1,8 | 0,5 | 1,8 | 2,5 | 1,5 | 0,9 | 2,0 | N | 65 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 1,8 | 0,5 | 2,0 | 2,7 | 1,5 | 0,9 | 2,2 | N | 65 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 1,8 | 0,5 | 2,2 | 2,9 | 1,5 | 0,9 | 2,4 | N | 75 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,4 | 3,2 | 1,5 | 0,9 | 2,6 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,6 | 3,4 | 1,5 | 0,9 | 2,8 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 2,8 | 3,7 | 1,5 | 0,9 | 3,0 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 3,0 | 3,9 | 1,5 | 0,9 | 3,2 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 3,2 | 4,2 | 1,5 | 0,9 | 3,4 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 3,4 | 4,4 | 1,5 | 0,9 | 3,6 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 3,6 | 4,6 | 1,5 | 0,9 | 3,8 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 3,8 | 4,8 | 1,5 | 0,9 | 4,0 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 4,0 | 5,0 | 1,5 | 0,9 | 4,2 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 4,2 | 5,4 | 1,5 | 0,9 | 4,4 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 4,4 | 5,6 | 1,5 | 0,9 | 4,6 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 4,6 | 5,8 | 1,5 | 0,9 | 4,8 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 4,8 | 6,0 | 1,5 | 0,9 | 5,0 | N | 85 ±15 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 5,0 | 6,2 | 1,5 | 0,9 | 5,2 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 5,2 | 6,5 | 1,5 | 0,9 | 5,4 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 5,4 | 6,6 | 1,5 | 0,9 | 5,6 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 5,6 | 6,9 | 1,5 | 0,9 | 5,8 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 5,8 | 7,2 | 1,5 | 0,9 | 6,0 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 6,0 | 7,4 | 1,5 | 0,9 | 6,2 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 6,2 | 7,6 | 1,5 | 0,9 | 6,4 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 6,4 | 7,8 | 1,5 | 0,9 | 6,6 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 6,6 | 8,0 | 1,5 | 0,9 | 6,8 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 6,8 | 8,2 | 1,5 | 0,9 | 7,0 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,0 | 0,5 | 7,0 | 8,4 | 1,5 | 0,9 | 7,2 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 7,2 | 8,6 | 1,5 | 0,9 | 7,4 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 7,4 | 8,8 | 1,5 | 0,9 | 7,6 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 7,6 | 9,0 | 1,5 | 0,9 | 7,8 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 7,8 | 9,2 | 1,5 | 0,9 | 8,0 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,0 | 9,4 | 1,5 | 0,9 | 8,2 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 9,6 | 1,5 | 0,9 | 8,4 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 9,8 | 1,5 | 0,9 | 8,6 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 10,0 | 1,5 | 0,9 | 8,8 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 10,2 | 1,5 | 0,9 | 9,0 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 10,4 | 1,5 | 0,9 | 9,2 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 10,6 | 1,5 | 0,9 | 9,4 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 10,8 | 1,5 | 0,9 | 9,6 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 11,0 | 1,5 | 0,9 | 9,8 | N | 100 ±20 | |||||||||||
![]()
|
0,6 | 0,8 | 2,5 | 0,5 | 8,2 | 11,2 | 1,5 | 0,9 | 10,0 | N | 100 ±20 |
