| TA23B9001 |
| TA23B9002 |
| TA23B9003 |
| TA23B9004 |
| TA23B9005 |
| TA23B9006 |
| TA23B9007 |
| TA23B9008 |
| TA23B9009 |
| TA23B9010 |
| TA23B9011 |
| TA23B9012 |
| TA23B9013 |
| TA23B9014 |
| TA23B9015 |
| EDCON | ||||||||||||||||||||||
| For the next step of selection please click with your mouse on the blue button with the white letters under the selected image. | ||||||||||||||||||||||
| LINECARD TA23B9xxx SMD POGO PIN 8 Pos. with Plastic | ||||||||||||||||||||||
|
|
|
|||||||||||||||||||||

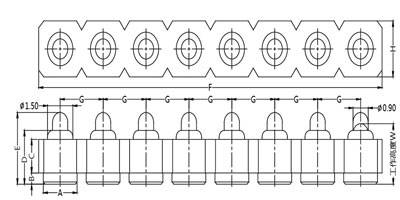

| Dimension Table (mm) | ||||||||||||||||||||||
| A | B | C | D | E | F | G | H | W | No of Pin | O. force gr. | ||||||||||||
|
2,0 | 0,5 | 3,5 | 4,2 | 5,4 | 20,3 | 2,5 | 2,5 | 4,4 | 8 | 85±15 | |||||||||||
|
2,0 | 0,5 | 3,5 | 4,4 | 5,6 | 20,3 | 2,5 | 2,5 | 4,6 | 8 | 85±15 | |||||||||||
|
2,0 | 0,5 | 3,5 | 4,6 | 5,8 | 20,3 | 2,5 | 2,5 | 4,8 | 8 | 85±15 | |||||||||||
|
2,0 | 0,5 | 3,5 | 4,8 | 6,0 | 20,3 | 2,5 | 2,5 | 5,0 | 8 | 85±15 | |||||||||||
|
2,0 | 0,5 | 3,5 | 5,0 | 6,2 | 20,3 | 2,5 | 2,5 | 5,2 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 5,2 | 6,5 | 20,3 | 2,5 | 2,5 | 5,4 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 5,4 | 6,6 | 20,3 | 2,5 | 2,5 | 5,6 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 5,6 | 6,9 | 20,3 | 2,5 | 2,5 | 5,8 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 5,8 | 7,2 | 20,3 | 2,5 | 2,5 | 6,0 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 6,0 | 7,4 | 20,3 | 2,5 | 2,5 | 6,2 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 6,2 | 7,6 | 20,3 | 2,5 | 2,5 | 6,4 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 6,4 | 7,8 | 20,3 | 2,5 | 2,5 | 6,6 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 6,6 | 8,0 | 20,3 | 2,5 | 2,5 | 6,8 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 6,8 | 8,2 | 20,3 | 2,5 | 2,5 | 7,0 | 8 | 100±20 | |||||||||||
|
2,0 | 0,5 | 3,5 | 7,0 | 8,4 | 20,3 | 2,5 | 2,5 | 7,2 | 8 | 100±20 | |||||||||||
