LINECARD TA23B8xxx   SMD POGO PIN 7 Pos. with Plastic

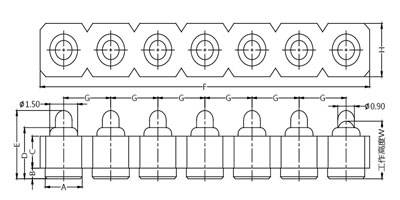

Dimension Table (mm)
A B C D E F G H W   No of Pin O. force  gr.
TA23B8001
2,0 0,5 2,4 2,8 3,7 17,8 2,5 2,5 3,0   7 85±15
TA23B8002
2,0 0,5 2,4 3,0 3,9 17,8 2,5 2,5 3,2   7 85±15
TA23B8003
2,0 0,5 2,4 3,2 4,2 17,8 2,5 2,5 3,4   7 85±15
TA23B8004
2,0 0,5 2,4 3,4 4,4 17,8 2,5 2,5 3,6   7 85±15
TA23B8005
2,0 0,5 2,4 3,6 4,6 17,8 2,5 2,5 3,8   7 85±15
TA23B8006
2,0 0,5 2,4 4,8 4,8 17,8 2,5 2,5 4,0   7 85±15
TA23B8007
2,0 0,5 2,4 4,0 5,0 17,8 2,5 2,5 4,2   7 85±15
TA23B8008
2,0 0,5 2,4 4,2 5,4 17,8 2,5 2,5 4,4   7 85±15
TA23B8009
2,0 0,5 2,4 4,4 5,6 17,8 2,5 2,5 4,6   7 85±15
TA23B8010
2,0 0,5 2,4 4,6 5,8 17,8 2,5 2,5 4,8   7 85±15
TA23B8011
2,0 0,5 2,4 4,8 6,0 17,8 2,5 2,5 5,0   7 85±15
TA23B8012
2,0 0,5 2,4 5,0 6,2 17,8 2,5 2,5 5,2   7 100±20
TA23B8013
2,0 0,5 2,4 5,2 6,5 17,8 2,5 2,5 5,4   7 100±20
TA23B8014
2,0 0,5 2,4 5,4 6,6 17,8 2,5 2,5 5,6   7 100±20
TA23B8015
2,0 0,5 2,4 5,6 6,9 17,8 2,5 2,5 5,8   7 100±20
TA23B8016
2,0 0,5 2,4 5,8 7,2 17,8 2,5 2,5 6,0   7 100±20
TA23B8017
2,0 0,5 2,4 6,0 7,4 17,8 2,5 2,5 6,2   7 100±20
TA23B8018
2,0 0,5 2,4 6,2 7,6 17,8 2,5 2,5 6,4   7 100±20
TA23B8019
2,0 0,5 2,4 6,4 7,8 17,8 2,5 2,5 6,6   7 100±20
TA23B8020
2,0 0,5 2,4 6,6 8,0 17,8 2,5 2,5 6,8   7 100±20
TA23B8021
2,0 0,5 2,4 6,8 8,2 17,8 2,5 2,5 7,0   7 100±20
TA23B8022
2,0 0,5 2,4 7,0 8,4 17,8 2,5 2,5 7,2   7 100±20
