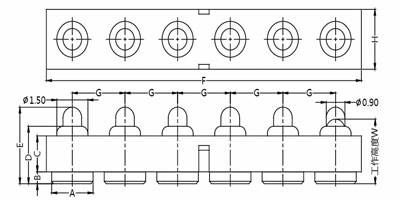

LINECARD TA23B7xxx SMD POGO PIN 6 Pos. with Plastic | ||||||||||||||||||||||||||
![]() ![]() |
![]() |
|||||||||||||||||||||||||
Dimension Table (mm) | ||||||||||||||||||||||||||
A | B | C | D | E | F | G | H | W | No of Pin | O. force gr. | ||||||||||||||||
![]() |
TA23B7001 | 1,8 | 0,4 | 1,7 | 2,2 | 2,9 | 15,1 | 2,5 | 2,5 | 2,4 | 6 | 75±15 | TA23B7001 | |||||||||||||
![]() |
TA23B7002 | 2,0 | 0,5 | 1,7 | 2,4 | 3,2 | 15,1 | 2,5 | 2,5 | 2,6 | 6 | 85±15 | TA23B7002 | |||||||||||||
![]() |
TA23B7003 | 2,0 | 0,5 | 1,7 | 2,6 | 3,4 | 15,1 | 2,5 | 2,5 | 2,8 | 6 | 85±15 | TA23B7003 | |||||||||||||
![]() |
TA23B7004 | 2,0 | 0,5 | 1,7 | 2,8 | 3,7 | 15,1 | 2,5 | 2,5 | 3,0 | 6 | 85±15 | TA23B7004 | |||||||||||||
![]() |
TA23B7005 | 2,0 | 0,5 | 1,7 | 3,0 | 3,9 | 15,1 | 2,5 | 2,5 | 3,2 | 6 | 85±15 | TA23B7005 | |||||||||||||
![]() |
TA23B7006 | 2,0 | 0,5 | 1,7 | 3,2 | 4,2 | 15,1 | 2,5 | 2,5 | 3,4 | 6 | 85±15 | TA23B7006 | |||||||||||||
![]() |
TA23B7007 | 2,0 | 0,5 | 1,7 | 3,4 | 4,4 | 15,1 | 2,5 | 2,5 | 3,6 | 6 | 85±15 | TA23B7007 | |||||||||||||
![]() |
TA23B7008 | 2,0 | 0,5 | 1,7 | 3,6 | 4,6 | 15,1 | 2,5 | 2,5 | 3,8 | 6 | 85±15 | TA23B7008 | |||||||||||||
![]() |
TA23B7009 | 2,0 | 0,5 | 1,7 | 3,8 | 4,8 | 15,1 | 2,5 | 2,5 | 4,0 | 6 | 85±15 | TA23B7009 | |||||||||||||
![]() |
TA23B7010 | 2,0 | 0,5 | 1,7 | 4,0 | 5,0 | 15,1 | 2,5 | 2,5 | 4,2 | 6 | 85±15 | TA23B7010 | |||||||||||||
![]() |
TA23B7011 | 2,0 | 0,5 | 1,7 | 4,2 | 5,4 | 15,1 | 2,5 | 2,5 | 4,4 | 6 | 85±15 | TA23B7011 | |||||||||||||
![]() |
TA23B7012 | 2,0 | 0,5 | 1,7 | 4,4 | 5,6 | 15,1 | 2,5 | 2,5 | 4,6 | 6 | 85±15 | TA23B7012 | |||||||||||||
![]() |
TA23B7013 | 2,0 | 0,5 | 1,7 | 4,6 | 5,8 | 15,1 | 2,5 | 2,5 | 4,8 | 6 | 85±15 | TA23B7013 | |||||||||||||
![]() |
TA23B7014 | 2,0 | 0,5 | 1,7 | 4,8 | 6,0 | 15,1 | 2,5 | 2,5 | 5,0 | 6 | 85±15 | TA23B7014 | |||||||||||||
![]() |
TA23B7015 | 2,0 | 0,5 | 1,7 | 5,0 | 6,2 | 15,1 | 2,5 | 2,5 | 5,2 | 6 | 100±20 | TA23B7015 | |||||||||||||
![]() |
TA23B7016 | 2,0 | 0,5 | 1,7 | 5,2 | 6,5 | 15,1 | 2,5 | 2,5 | 5,4 | 6 | 100±20 | TA23B7016 | |||||||||||||
![]() |
TA23B7017 | 2,0 | 0,5 | 1,7 | 5,4 | 6,6 | 15,1 | 2,5 | 2,5 | 5,6 | 6 | 100±20 | TA23B7017 | |||||||||||||
![]() |
TA23B7018 | 2,0 | 0,5 | 1,7 | 5,6 | 6,8 | 15,1 | 2,5 | 2,5 | 5,8 | 6 | 100±20 | TA23B7018 | |||||||||||||
![]() |
TA23B7019 | 2,0 | 0,5 | 1,7 | 5,8 | 7,2 | 15,1 | 2,5 | 2,5 | 6,0 | 6 | 100±20 | TA23B7019 | |||||||||||||
![]() |
TA23B7020 | 2,0 | 0,5 | 1,7 | 6,0 | 7,4 | 15,1 | 2,5 | 2,5 | 6,2 | 6 | 100±20 | TA23B7020 | |||||||||||||
![]() |
TA23B7021 | 2,0 | 0,5 | 1,7 | 6,2 | 7,6 | 15,1 | 2,5 | 2,5 | 6,4 | 6 | 100±20 | TA23B7021 | |||||||||||||
![]() |
TA23B7022 | 2,0 | 0,5 | 1,7 | 6,4 | 7,8 | 15,1 | 2,5 | 2,5 | 6,6 | 6 | 100±20 | TA23B7022 | |||||||||||||
![]() |
TA23B7023 | 2,0 | 0,5 | 1,7 | 6,6 | 8,0 | 15,1 | 2,5 | 2,5 | 6,8 | 6 | 100±20 | TA23B7023 | |||||||||||||
![]() |
TA23B7024 | 2,0 | 0,5 | 1,7 | 6,8 | 8,2 | 15,1 | 2,5 | 2,5 | 7,0 | 6 | 100±20 | TA23B7024 | |||||||||||||
![]() |
TA23B7025 | 2,0 | 0,5 | 1,7 | 7,0 | 8,4 | 15,1 | 2,5 | 2,5 | 7,2 | 6 | 100±20 | TA23B7025 | |||||||||||||
![]() |
TA23B7026 | 2,0 | 0,5 | 2,5 | 3,0 | 3,9 | 15,1 | 2,5 | 2,5 | 3,2 | 6 | 85±15 | TA23B7026 | |||||||||||||
![]() |
TA23B7027 | 2,0 | 0,5 | 2,5 | 3,2 | 4,2 | 15,1 | 2,5 | 2,5 | 3,4 | 6 | 85±15 | TA23B7027 | |||||||||||||
![]() |
TA23B7028 | 2,0 | 0,5 | 2,5 | 3,4 | 4,4 | 15,1 | 2,5 | 2,5 | 3,6 | 6 | 85±15 | TA23B7028 | |||||||||||||
![]() |
TA23B7029 | 2,0 | 0,5 | 2,5 | 3,6 | 4,6 | 15,1 | 2,5 | 2,5 | 3,8 | 6 | 85±15 | TA23B7029 | |||||||||||||
![]() |
TA23B7030 | 2,0 | 0,5 | 2,5 | 3,8 | 4,8 | 15,1 | 2,5 | 2,5 | 4,0 | 6 | 85±15 | TA23B7030 | |||||||||||||
![]() |
TA23B7031 | 2,0 | 0,5 | 2,5 | 4,0 | 5,0 | 15,1 | 2,5 | 2,5 | 4,2 | 6 | 85±15 | TA23B7031 | |||||||||||||
![]() |
TA23B7032 | 2,0 | 0,5 | 2,5 | 4,2 | 5,4 | 15,1 | 2,5 | 2,5 | 4,4 | 6 | 85±15 | TA23B7032 | |||||||||||||
![]() |
TA23B7033 | 2,0 | 0,5 | 2,5 | 4,4 | 5,6 | 15,1 | 2,5 | 2,5 | 4,6 | 6 | 85±15 | TA23B7033 | |||||||||||||
![]() |
TA23B7034 | 2,0 | 0,5 | 2,5 | 4,6 | 5,8 | 15,1 | 2,5 | 2,5 | 4,8 | 6 | 85±15 | TA23B7034 | |||||||||||||
![]() |
TA23B7035 | 2,0 | 0,5 | 2,5 | 4,8 | 6,0 | 15,1 | 2,5 | 2,5 | 5,0 | 6 | 85±15 | TA23B7035 | |||||||||||||
![]() |
TA23B7036 | 2,0 | 0,5 | 2,5 | 5,0 | 6,2 | 15,1 | 2,5 | 2,5 | 5,2 | 6 | 100±20 | TA23B7036 | |||||||||||||
![]() |
TA23B7037 | 2,0 | 0,5 | 2,5 | 5,2 | 6,5 | 15,1 | 2,5 | 2,5 | 5,4 | 6 | 100±20 | TA23B7037 | |||||||||||||
![]() |
TA23B7038 | 2,0 | 0,5 | 2,5 | 5,4 | 6,6 | 15,1 | 2,5 | 2,5 | 5,6 | 6 | 100±20 | TA23B7038 | |||||||||||||
![]() |
TA23B7039 | 2,0 | 0,5 | 2,5 | 5,6 | 6,9 | 15,1 | 2,5 | 2,5 | 5,8 | 6 | 100±20 | TA23B7039 | |||||||||||||
![]() |
TA23B7040 | 2,0 | 0,5 | 2,5 | 5,8 | 7,2 | 15,1 | 2,5 | 2,5 | 6,0 | 6 | 100±20 | TA23B7040 | |||||||||||||
![]() |
TA23B7041 | 2,0 | 0,5 | 2,5 | 6,0 | 7,5 | 15,1 | 2,5 | 2,5 | 6,2 | 6 | 100±20 | TA23B7041 | |||||||||||||
![]() |
TA23B7042 | 2,0 | 0,5 | 2,5 | 6,2 | 7,6 | 15,1 | 2,5 | 2,5 | 6,4 | 6 | 100±20 | TA23B7042 | |||||||||||||
![]() |
TA23B7043 | 2,0 | 0,5 | 2,5 | 6,4 | 7,8 | 15,1 | 2,5 | 2,5 | 6,6 | 6 | 100±20 | TA23B7043 | |||||||||||||
![]() |
TA23B7044 | 2,0 | 0,5 | 2,5 | 6,6 | 8,0 | 15,1 | 2,5 | 2,5 | 6,8 | 6 | 100±20 | TA23B7044 | |||||||||||||
![]() |
TA23B7045 | 2,0 | 0,5 | 2,5 | 6,8 | 8,2 | 15,1 | 2,5 | 2,5 | 7,0 | 6 | 100±20 | TA23B7045 | |||||||||||||
![]() |
TA23B7046 | 2,0 | 0,5 | 2,5 | 7,0 | 8,4 | 15,1 | 2,5 | 2,5 | 7,2 | 6 | 100±20 | TA23B7046 | |||||||||||||
