LINECARD TA23B6xxx SMD POGO PIN 5 Pos. with Plastic | ||||||||||||||||||||||||||
![]() ![]() |
![]() |
|||||||||||||||||||||||||

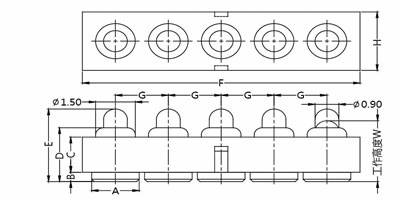

Dimension Table (mm) | ||||||||||||||||||||||||||
A | B | C | D | E | F | G | H | W | No of Pin | O. force gr. | ||||||||||||||||
![]() |
TA23B6001 | 1,8 | 0,4 | 1,5 | 1,8 | 2,5 | 10,6 | 2,0 | 2,5 | 2,0 | 5 | 65 ±15 | TA23B6001 | |||||||||||||
![]() |
TA23B6002 | 1,8 | 0,4 | 1,5 | 2,0 | 2,7 | 10,6 | 2,0 | 2,5 | 2,2 | 5 | 65 ±15 | TA23B6002 | |||||||||||||
![]() |
TA23B6003 | 1,8 | 0,4 | 1,5 | 2,2 | 2,9 | 10,6 | 2,0 | 2,5 | 2,4 | 5 | 75 ±15 | TA23B6003 | |||||||||||||
![]() |
TA23B6004 | 2,0 | 0,5 | 2,0 | 2,4 | 3,2 | 12,8 | 2,5 | 2,5 | 2,6 | 5 | 85 ±15 | TA23B6004 | |||||||||||||
![]() |
TA23B6005 | 2,0 | 0,5 | 2,0 | 2,6 | 3,4 | 12,8 | 2,5 | 2,5 | 2,8 | 5 | 85 ±15 | TA23B6005 | |||||||||||||
![]() |
TA23B6006 | 2,0 | 0,5 | 2,0 | 2,8 | 3,7 | 12,8 | 2,5 | 2,5 | 3,0 | 5 | 85 ±15 | TA23B6006 | |||||||||||||
![]() |
TA23B6007 | 2,0 | 0,5 | 2,0 | 3,0 | 3,9 | 12,8 | 2,5 | 2,5 | 3,2 | 5 | 85 ±15 | TA23B6007 | |||||||||||||
![]() |
TA23B6008 | 2,0 | 0,5 | 2,0 | 3,2 | 4,2 | 12,8 | 2,5 | 2,5 | 3,4 | 5 | 85 ±15 | TA23B6008 | |||||||||||||
![]() |
TA23B6009 | 2,0 | 0,5 | 2,0 | 3,4 | 4,4 | 12,8 | 2,5 | 2,5 | 3,6 | 5 | 85 ±15 | TA23B6009 | |||||||||||||
![]() |
TA23B6010 | 2,0 | 0,5 | 2,0 | 3,6 | 4,6 | 12,8 | 2,5 | 2,5 | 3,8 | 5 | 85 ±15 | TA23B6010 | |||||||||||||
![]() |
TA23B6011 | 2,0 | 0,5 | 2,0 | 3,8 | 4,8 | 12,8 | 2,5 | 2,5 | 4,0 | 5 | 85 ±15 | TA23B6011 | |||||||||||||
![]() |
TA23B6012 | 2,0 | 0,5 | 2,0 | 4,0 | 5,0 | 12,8 | 2,5 | 2,5 | 4,2 | 5 | 85 ±15 | TA23B6012 | |||||||||||||
![]() |
TA23B6013 | 2,0 | 0,5 | 2,0 | 4,2 | 5,4 | 12,8 | 2,5 | 2,5 | 4,4 | 5 | 85 ±15 | TA23B6013 | |||||||||||||
![]() |
TA23B6014 | 2,0 | 0,5 | 2,0 | 4,4 | 5,6 | 12,8 | 2,5 | 2,5 | 4,6 | 5 | 85 ±15 | TA23B6014 | |||||||||||||
![]() |
TA23B6015 | 2,0 | 0,5 | 2,0 | 4,6 | 5,8 | 12,8 | 2,5 | 2,5 | 4,8 | 5 | 85 ±15 | TA23B6015 | |||||||||||||
![]() |
TA23B6016 | 2,0 | 0,5 | 2,0 | 4,8 | 6,0 | 12,8 | 2,5 | 2,5 | 5,0 | 5 | 85 ±15 | TA23B6016 | |||||||||||||
![]() |
TA23B6017 | 2,0 | 0,5 | 2,0 | 5,0 | 6,2 | 12,8 | 2,5 | 2,5 | 5,2 | 5 | 100 ±20 | TA23B6017 | |||||||||||||
![]() |
TA23B6018 | 2,0 | 0,5 | 2,0 | 5,2 | 6,5 | 12,8 | 2,5 | 2,5 | 5,4 | 5 | 100 ±20 | TA23B6018 | |||||||||||||
![]() |
TA23B6019 | 2,0 | 0,5 | 2,0 | 5,4 | 6,6 | 12,8 | 2,5 | 2,5 | 5,6 | 5 | 100 ±20 | TA23B6019 | |||||||||||||
![]() |
TA23B6020 | 2,0 | 0,5 | 2,0 | 5,6 | 6,9 | 12,8 | 2,5 | 2,5 | 5,8 | 5 | 100 ±20 | TA23B6020 | |||||||||||||
![]() |
TA23B6021 | 2,0 | 0,5 | 2,0 | 5,8 | 7,2 | 12,8 | 2,5 | 2,5 | 6,0 | 5 | 100 ±20 | TA23B6021 | |||||||||||||
![]() |
TA23B6022 | 2,0 | 0,5 | 2,0 | 6,0 | 7,4 | 12,8 | 2,5 | 2,5 | 6,2 | 5 | 100 ±20 | TA23B6022 | |||||||||||||
![]() |
TA23B6023 | 2,0 | 0,5 | 2,0 | 6,2 | 7,6 | 12,8 | 2,5 | 2,5 | 6,4 | 5 | 100 ±20 | TA23B6023 | |||||||||||||
![]() |
TA23B6024 | 2,0 | 0,5 | 2,0 | 6,4 | 7,8 | 12,8 | 2,5 | 2,5 | 6,6 | 5 | 100 ±20 | TA23B6024 | |||||||||||||
![]() |
TA23B6025 | 2,0 | 0,5 | 2,0 | 6,6 | 8,0 | 12,8 | 2,5 | 2,5 | 6,8 | 5 | 100 ±20 | TA23B6025 | |||||||||||||
![]() |
TA23B6026 | 2,0 | 0,5 | 2,0 | 6,8 | 8,2 | 12,8 | 2,5 | 2,5 | 7,0 | 5 | 100 ±20 | TA23B6026 | |||||||||||||
![]() |
TA23B6027 | 2,0 | 0,5 | 2,0 | 7,0 | 8,4 | 12,8 | 2,5 | 2,5 | 7,2 | 5 | 100 ±20 | TA23B6027 | |||||||||||||
![]() |
TA23B6028 | 2,0 | 0,5 | 2,0 | 2,4 | 3,2 | 8,0 | 2,5 | 4,5 | 2,6 | 5 | 85 ±15 | TA23B6028 | |||||||||||||
![]() |
TA23B6029 | 2,0 | 0,5 | 2,0 | 2,6 | 3,4 | 8,0 | 2,5 | 4,5 | 2,8 | 5 | 85 ±15 | TA23B6029 | |||||||||||||
![]() |
TA23B6030 | 2,0 | 0,5 | 2,0 | 2,8 | 3,7 | 8,0 | 2,5 | 4,5 | 3,0 | 5 | 85 ±15 | TA23B6030 | |||||||||||||
![]() |
TA23B6031 | 2,0 | 0,5 | 2,0 | 3,0 | 3,9 | 8,0 | 2,5 | 4,5 | 3,2 | 5 | 85 ±15 | TA23B6031 | |||||||||||||
![]() |
TA23B6032 | 2,0 | 0,5 | 2,0 | 3,2 | 4,2 | 8,0 | 2,5 | 4,5 | 3,4 | 5 | 85 ±15 | TA23B6032 | |||||||||||||
![]() |
TA23B6033 | 2,0 | 0,5 | 2,0 | 3,4 | 4,4 | 8,0 | 2,5 | 4,5 | 3,6 | 5 | 85 ±15 | TA23B6033 | |||||||||||||
![]() |
TA23B6034 | 2,0 | 0,5 | 2,0 | 3,6 | 4,6 | 8,0 | 2,5 | 4,5 | 3,8 | 5 | 85 ±15 | TA23B6034 | |||||||||||||
![]() |
TA23B6035 | 2,0 | 0,5 | 2,0 | 3,8 | 4,8 | 8,0 | 2,5 | 4,5 | 4,0 | 5 | 85 ±15 | TA23B6035 | |||||||||||||
![]() |
TA23B6036 | 2,0 | 0,5 | 2,0 | 4,0 | 5,0 | 8,0 | 2,5 | 4,5 | 4,2 | 5 | 85 ±15 | TA23B6036 | |||||||||||||
![]() |
TA23B6037 | 2,0 | 0,5 | 2,0 | 4,2 | 5,4 | 8,0 | 2,5 | 4,5 | 4,4 | 5 | 85 ±15 | TA23B6037 | |||||||||||||
![]() |
TA23B6038 | 2,0 | 0,5 | 2,0 | 4,4 | 5,6 | 8,0 | 2,5 | 4,5 | 4,6 | 5 | 85 ±15 | TA23B6038 | |||||||||||||
![]() |
TA23B6039 | 2,0 | 0,5 | 2,0 | 4,6 | 5,8 | 8,0 | 2,5 | 4,5 | 4,8 | 5 | 85 ±15 | TA23B6039 | |||||||||||||
![]() |
TA23B6040 | 2,0 | 0,5 | 2,0 | 4,8 | 6,0 | 8,0 | 2,5 | 4,5 | 5,0 | 5 | 85 ±15 | TA23B6040 | |||||||||||||
![]() |
TA23B6041 | 2,0 | 0,5 | 2,0 | 5,0 | 6,2 | 8,0 | 2,5 | 4,5 | 5,2 | 5 | 100 ±20 | TA23B6041 | |||||||||||||
![]() |
TA23B6042 | 2,0 | 0,5 | 2,0 | 5,2 | 6,5 | 8,0 | 2,5 | 4,5 | 5,4 | 5 | 100 ±20 | TA23B6042 | |||||||||||||
![]() |
TA23B6043 | 2,0 | 0,5 | 2,0 | 5,4 | 6,6 | 8,0 | 2,5 | 4,5 | 5,6 | 5 | 100 ±20 | TA23B6043 | |||||||||||||
![]() |
TA23B6044 | 2,0 | 0,5 | 2,0 | 5,6 | 6,9 | 8,0 | 2,5 | 4,5 | 5,8 | 5 | 100 ±20 | TA23B6044 | |||||||||||||
![]() |
TA23B6045 | 2,0 | 0,5 | 2,0 | 5,8 | 7,2 | 8,0 | 2,5 | 4,5 | 6,0 | 5 | 100 ±20 | TA23B6045 | |||||||||||||
![]() |
TA23B6046 | 2,0 | 0,5 | 2,0 | 6,0 | 7,4 | 8,0 | 2,5 | 4,5 | 6,2 | 5 | 100 ±20 | TA23B6046 | |||||||||||||
![]() |
TA23B6047 | 2,0 | 0,5 | 2,0 | 6,2 | 7,6 | 8,0 | 2,5 | 4,5 | 6,4 | 5 | 100 ±20 | TA23B6047 | |||||||||||||
![]() |
TA23B6048 | 2,0 | 0,5 | 2,0 | 6,4 | 7,8 | 8,0 | 2,5 | 4,5 | 6,6 | 5 | 100 ±20 | TA23B6048 | |||||||||||||
![]() |
TA23B6049 | 2,0 | 0,5 | 2,0 | 6,6 | 8,0 | 8,0 | 2,5 | 4,5 | 6,8 | 5 | 100 ±20 | TA23B6049 | |||||||||||||
![]() |
TA23B6050 | 2,0 | 0,5 | 2,0 | 6,8 | 8,2 | 8,0 | 2,5 | 4,5 | 7,0 | 5 | 100 ±20 | TA23B6050 | |||||||||||||
![]() |
TA23B6051 | 2,0 | 0,5 | 2,0 | 7,0 | 8,4 | 8,0 | 2,5 | 4,5 | 7,2 | 5 | 100 ±20 | TA23B6051 |
