LINECARD TA23B5xxx SMD POGO PIN 4 Pos. with Plastic | ||||||||||||||||||||||||||
![]() ![]() |
![]() |
|||||||||||||||||||||||||

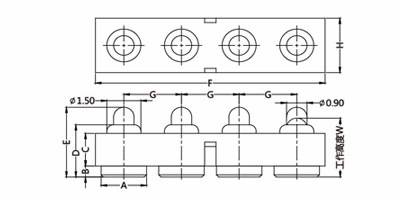

Dimension Table (mm) | ||||||||||||||||||||||||||
A | B | C | D | E | F | G | H | I | No of Pin | O. force gr. | ||||||||||||||||
![]() |
TA23B5001 | 2,0 | 0,5 | 2,0 | 2,4 | 3,2 | 10,2 | 2,54 | 2,5 | 2,6 | 4 | 85±15 | TA23B5001 | |||||||||||||
![]() |
TA23B5002 | 2,0 | 0,5 | 2,0 | 2,6 | 3,4 | 10,2 | 2,54 | 2,5 | 2,8 | 4 | 85±15 | TA23B5002 | |||||||||||||
![]() |
TA23B5003 | 2,0 | 0,5 | 2,0 | 2,8 | 3,7 | 10,2 | 2,54 | 2,5 | 3,0 | 4 | 85±15 | TA23B5003 | |||||||||||||
![]() |
TA23B5004 | 2,0 | 0,5 | 2,0 | 3,0 | 3,9 | 10,2 | 2,54 | 2,5 | 3,2 | 4 | 85±15 | TA23B5004 | |||||||||||||
![]() |
TA23B5005 | 2,0 | 0,5 | 2,0 | 3,2 | 4,2 | 10,2 | 2,54 | 2,5 | 3,4 | 4 | 85±15 | TA23B5005 | |||||||||||||
![]() |
TA23B5006 | 2,0 | 0,5 | 2,0 | 3,4 | 4,4 | 10,2 | 2,54 | 2,5 | 3,6 | 4 | 85±15 | TA23B5006 | |||||||||||||
![]() |
TA23B5007 | 2,0 | 0,5 | 2,0 | 3,6 | 4,6 | 10,2 | 2,54 | 2,5 | 3,8 | 4 | 85±15 | TA23B5007 | |||||||||||||
![]() |
TA23B5008 | 2,0 | 0,5 | 2,0 | 3,8 | 4,8 | 10,2 | 2,54 | 2,5 | 4,0 | 4 | 85±15 | TA23B5008 | |||||||||||||
![]() |
TA23B5009 | 2,0 | 0,5 | 2,0 | 4,0 | 5,0 | 10,2 | 2,54 | 2,5 | 4,2 | 4 | 85±15 | TA23B5009 | |||||||||||||
![]() |
TA23B5010 | 2,0 | 0,5 | 2,0 | 4,2 | 5,4 | 10,2 | 2,54 | 2,5 | 4,4 | 4 | 85±15 | TA23B5010 | |||||||||||||
![]() |
TA23B5011 | 2,0 | 0,5 | 2,0 | 4,4 | 5,6 | 10,2 | 2,54 | 2,5 | 4,6 | 4 | 85±15 | TA23B5011 | |||||||||||||
![]() |
TA23B5012 | 2,0 | 0,5 | 2,0 | 4,6 | 5,8 | 10,2 | 2,54 | 2,5 | 4,8 | 4 | 85±15 | TA23B5012 | |||||||||||||
![]() |
TA23B5013 | 2,0 | 0,5 | 2,0 | 4,8 | 6,0 | 10,2 | 2,54 | 2,5 | 5,0 | 4 | 85±15 | TA23B5013 | |||||||||||||
![]() |
TA23B5014 | 2,0 | 0,5 | 2,0 | 5,0 | 6,2 | 10,2 | 2,54 | 2,5 | 5,2 | 4 | 100±20 | TA23B5014 | |||||||||||||
![]() |
TA23B5015 | 2,0 | 0,5 | 2,0 | 5,2 | 6,5 | 10,2 | 2,54 | 2,5 | 5,4 | 4 | 100±20 | TA23B5015 | |||||||||||||
![]() |
TA23B5016 | 2,0 | 0,5 | 2,0 | 5,4 | 6,6 | 10,2 | 2,54 | 2,5 | 5,6 | 4 | 100±20 | TA23B5016 | |||||||||||||
![]() |
TA23B5017 | 2,0 | 0,5 | 2,0 | 5,6 | 6,9 | 10,2 | 2,54 | 2,5 | 5,8 | 4 | 100±20 | TA23B5017 | |||||||||||||
![]() |
TA23B5018 | 2,0 | 0,5 | 2,0 | 5,8 | 7,2 | 10,2 | 2,54 | 2,5 | 6,0 | 4 | 100±20 | TA23B5018 | |||||||||||||
![]() |
TA23B5019 | 2,0 | 0,5 | 2,0 | 6,0 | 7,4 | 10,2 | 2,54 | 2,5 | 6,2 | 4 | 100±20 | TA23B5019 | |||||||||||||
![]() |
TA23B5020 | 2,0 | 0,5 | 2,0 | 6,2 | 7,6 | 10,2 | 2,54 | 2,5 | 6,4 | 4 | 100±20 | TA23B5020 | |||||||||||||
![]() |
TA23B5021 | 2,0 | 0,5 | 2,0 | 6,4 | 7,8 | 10,2 | 2,54 | 2,5 | 6,6 | 4 | 100±20 | TA23B5021 | |||||||||||||
![]() |
TA23B5022 | 2,0 | 0,5 | 2,0 | 6,6 | 8,0 | 10,2 | 2,54 | 2,5 | 6,8 | 4 | 100±20 | TA23B5022 | |||||||||||||
![]() |
TA23B5023 | 2,0 | 0,5 | 2,0 | 6,8 | 8,2 | 10,2 | 2,54 | 2,5 | 7,0 | 4 | 100±20 | TA23B5023 | |||||||||||||
![]() |
TA23B5024 | 2,0 | 0,5 | 2,0 | 7,0 | 8,4 | 10,2 | 2,54 | 2,5 | 7,2 | 4 | 100±20 | TA23B5024 | |||||||||||||
![]() |
TA23B5025 | 2,0 | 0,5 | 2,5 | 3,0 | 3,9 | 10,2 | 2,54 | 2,5 | 3,2 | 4 | 85±15 | TA23B5025 | |||||||||||||
![]() |
TA23B5026 | 2,0 | 0,5 | 2,5 | 3,2 | 4,2 | 10,2 | 2,54 | 2,5 | 3,4 | 4 | 85±15 | TA23B5026 | |||||||||||||
![]() |
TA23B5027 | 2,0 | 0,5 | 2,5 | 3,4 | 4,4 | 10,2 | 2,54 | 2,5 | 3,6 | 4 | 85±15 | TA23B5027 | |||||||||||||
![]() |
TA23B5028 | 2,0 | 0,5 | 2,5 | 3,6 | 4,6 | 10,2 | 2,54 | 2,5 | 3,8 | 4 | 85±15 | TA23B5028 | |||||||||||||
![]() |
TA23B5029 | 2,0 | 0,5 | 2,5 | 3,8 | 4,8 | 10,2 | 2,54 | 2,5 | 4,0 | 4 | 85±15 | TA23B5029 | |||||||||||||
![]() |
TA23B5030 | 2,0 | 0,5 | 2,5 | 4,0 | 5,0 | 10,2 | 2,54 | 2,5 | 4,2 | 4 | 85±15 | TA23B5030 | |||||||||||||
![]() |
TA23B5031 | 2,0 | 0,5 | 2,5 | 4,2 | 5,4 | 10,2 | 2,54 | 2,5 | 4,4 | 4 | 85±15 | TA23B5031 | |||||||||||||
![]() |
TA23B5032 | 2,0 | 0,5 | 2,5 | 4,4 | 5,6 | 10,2 | 2,54 | 2,5 | 4,6 | 4 | 85±15 | TA23B5032 | |||||||||||||
![]() |
TA23B5033 | 2,0 | 0,5 | 2,5 | 4,6 | 5,8 | 10,2 | 2,54 | 2,5 | 4,8 | 4 | 85±15 | TA23B5033 | |||||||||||||
![]() |
TA23B5034 | 2,0 | 0,5 | 2,5 | 4,8 | 6,0 | 10,2 | 2,54 | 2,5 | 5,0 | 4 | 85±15 | TA23B5034 | |||||||||||||
![]() |
TA23B5035 | 2,0 | 0,5 | 2,5 | 5,0 | 6,2 | 10,2 | 2,54 | 2,5 | 5,2 | 4 | 100±20 | TA23B5035 | |||||||||||||
![]() |
TA23B5036 | 2,0 | 0,5 | 2,5 | 5,2 | 6,5 | 10,2 | 2,54 | 2,5 | 5,4 | 4 | 100±20 | TA23B5036 | |||||||||||||
![]() |
TA23B5037 | 2,0 | 0,5 | 2,5 | 5,4 | 6,6 | 10,2 | 2,54 | 2,5 | 5,6 | 4 | 100±20 | TA23B5037 | |||||||||||||
![]() |
TA23B5038 | 2,0 | 0,5 | 2,5 | 5,6 | 6,9 | 10,2 | 2,54 | 2,5 | 5,8 | 4 | 100±20 | TA23B5038 | |||||||||||||
![]() |
TA23B5039 | 2,0 | 0,5 | 2,5 | 5,8 | 7,2 | 10,2 | 2,54 | 2,5 | 6,0 | 4 | 100±20 | TA23B5039 | |||||||||||||
![]() |
TA23B5040 | 2,0 | 0,5 | 2,5 | 6,0 | 7,4 | 10,2 | 2,54 | 2,5 | 6,2 | 4 | 100±20 | TA23B5040 | |||||||||||||
![]() |
TA23B5041 | 2,0 | 0,5 | 2,5 | 6,2 | 7,6 | 10,2 | 2,54 | 2,5 | 6,4 | 4 | 100±20 | TA23B5041 | |||||||||||||
![]() |
TA23B5042 | 2,0 | 0,5 | 2,5 | 6,4 | 7,8 | 10,2 | 2,54 | 2,5 | 6,6 | 4 | 100±20 | TA23B5042 | |||||||||||||
![]() |
TA23B5043 | 2,0 | 0,5 | 2,5 | 6,6 | 8,0 | 10,2 | 2,54 | 2,5 | 6,8 | 4 | 100±20 | TA23B5043 | |||||||||||||
![]() |
TA23B5044 | 2,0 | 0,5 | 2,5 | 6,8 | 8,2 | 10,2 | 2,54 | 2,5 | 7,0 | 4 | 100±20 | TA23B5044 | |||||||||||||
![]() |
TA23B5045 | 2,0 | 0,5 | 2,5 | 7,0 | 8,4 | 10,2 | 2,54 | 2,5 | 7,2 | 4 | 100±20 | TA23B5045 | |||||||||||||
![]() |
TA23B5046 | 2,0 | 0,5 | 2,0 | 8,0 | 10,5 | 10,2 | 2,54 | 2,5 | 9,1 | 4 | 100±20 | TA23B5046 |
