LINECARD TA23B3xxx   SMD POGO PIN 2 Pos. with Plastic / Different Height / Different Pitch

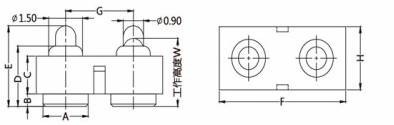

Dimension Table (mm)
A B C D E F G H I   No of Pin O. force  gr.

TA23B3001 1,8 0,4 1,5 1,8 2,5 4,7 2,0 2,5 2,0   2 65 ± 15 TA23B3001

TA23B3002 1,8 0,4 1,5 2,0 2,7 4,7 2,0 2,5 2,2   2 65 ± 15 TA23B3002

TA23B3003 1,8 0,4 1,5 2,2 2,9 4,7 2,0 2,5 2,4   2 75 ± 15 TA23B3003

TA23B3004 1,8 0,4 1,5 1,8 2,5 4,7 2,54 2,5 2,0   2 65 ± 15 TA23B3004

TA23B3005 1,8 0,4 1,5 2,0 2,7 5,2 2,54 2,5 2,2   2 65 ± 15 TA23B3005

TA23B3006 1,8 0,4 1,5 2,2 2,9 5,2 2,54 2,5 2,4   2 75 ± 15 TA23B3006

TA23B3007 2,0 0,5 1,5 2,4 3,2 5,2 2,54 2,5 2,6   2 85 ± 15 TA23B3007

TA23B3008 2,0 0,5 1,5 2,6 3,4 5,2 2,54 2,5 2,8   2 85 ± 15 TA23B3008

TA23B3009 2,0 0,5 1,5 2,8 3,7 5,2 2,54 2,5 3,0   2 85 ± 15 TA23B3009

TA23B3010 2,0 0,5 1,5 3,0 3,9 5,2 2,54 2,5 3,2   2 85 ± 15 TA23B3010

TA23B3011 2,0 0,5 1,5 3,2 4,2 5,2 2,54 2,5 3,4   2 85 ± 15 TA23B3011

TA23B3012 2,0 0,5 1,5 3,4 4,4 5,2 2,54 2,5 3,6   2 85 ± 15 TA23B3012

TA23B3013 2,0 0,5 1,5 3,6 4,6 5,2 2,54 2,5 3,8   2 85 ± 15 TA23B3013

TA23B3014 2,0 0,5 1,5 3,8 4,8 5,2 2,54 2,5 4,0   2 85 ± 15 TA23B3014

TA23B3015 2,0 0,5 1,5 4,0 5,0 5,2 2,54 2,5 4,2   2 85 ± 15 TA23B3015

TA23B3016 2,0 0,5 1,5 4,2 5,4 5,2 2,54 2,5 4,4   2 85 ± 15 TA23B3016

TA23B3017 2,0 0,5 1,5 4,4 5,6 5,2 2,54 2,5 4,6   2 85 ± 15 TA23B3017

TA23B3018 2,0 0,5 1,5 4,6 5,8 5,2 2,54 2,5 4,8   2 85 ± 15 TA23B3018

TA23B3019 2,0 0,5 1,5 4,8 6,0 5,2 2,54 2,5 5,0   2 85 ± 15 TA23B3019

TA23B3020 2,0 0,5 1,5 5,0 6,2 5,2 2,54 2,5 5,2   2 100 ± 20 TA23B3020

TA23B3021 2,0 0,5 1,5 5,2 6,5 5,2 2,54 2,5 5,4   2 100 ± 20 TA23B3021

TA23B3022 2,0 0,5 1,5 5,4 6,6 5,2 2,54 2,5 5,6   2 100 ± 20 TA23B3022

TA23B3023 2,0 0,5 1,5 5,6 6,9 5,2 2,54 2,5 5,8   2 100 ± 20 TA23B3023

TA23B3024 2,0 0,5 1,5 5,8 7,2 5,2 2,54 2,5 6,0   2 100 ± 20 TA23B3024

TA23B3025 2,0 0,5 1,5 6,0 7,4 5,2 2,54 2,5 6,2   2 100 ± 20 TA23B3025

TA23B3026 2,0 0,5 1,5 6,2 7,6 5,2 2,54 2,5 6,4   2 100 ± 20 TA23B3026

TA23B3027 2,0 0,5 1,5 6,4 7,8 5,2 2,54 2,5 6,6   2 100 ± 20 TA23B3027

TA23B3028 2,0 0,5 1,5 6,6 8,0 5,2 2,54 2,5 6,8   2 100 ± 20 TA23B3028

TA23B3029 2,0 0,5 1,5 6,8 8,2 5,2 2,54 2,5 7,0   2 100 ± 20 TA23B3029

TA23B3030 2,0 0,5 1,5 7,0 8,4 5,2 2,54 2,5 7,2   2 65 ± 15 TA23B3030

TA23B3031 1,8 0,4 1,5 1,8 2,5 5,6 3,0 2,5 2,0   2 65 ± 15 TA23B3031

TA23B3032 1,8 0,4 1,5 2,0 2,7 5,6 3,0 2,5 2,2   2 75 ± 15 TA23B3032

TA23B3033 1,8 0,4 1,5 2,2 2,9 5,6 3,0 2,5 2,4   2 85 ± 15 TA23B3033

TA23B3034 2,0 0,5 1,5 2,4 3,2 5,6 3,0 2,5 2,6   2 85 ± 15 TA23B3034

TA23B3035 2,0 0,5 1,5 2,6 3,4 5,6 3,0 2,5 2,8   2 85 ± 15 TA23B3035

TA23B3036 2,0 0,5 1,5 2,8 3,7 5,6 3,0 2,5 3,0   2 85 ± 15 TA23B3036

TA23B3037 2,0 0,5 1,5 3,0 3,9 5,6 3,0 2,5 3,2   2 85 ± 15 TA23B3037

TA23B3038 2,0 0,5 1,5 3,2 4,2 5,6 3,0 2,5 3,4   2 85 ± 15 TA23B3038

TA23B3039 2,0 0,5 1,5 3,4 4,4 5,6 3,0 2,5 3,6   2 85 ± 15 TA23B3039

TA23B3040 2,0 0,5 1,5 3,6 4,6 5,6 3,0 2,5 3,8   2 85 ± 15 TA23B3040

TA23B3041 2,0 0,5 1,5 3,8 4,8 5,6 3,0 2,5 4,0   2 85 ± 15 TA23B3041

TA23B3042 2,0 0,5 1,5 4,0 5,0 5,6 3,0 2,5 4,2   2 85 ± 15 TA23B3042

TA23B3043 2,0 0,5 1,5 4,2 5,4 5,6 3,0 2,5 4,4   2 85 ± 15 TA23B3043

TA23B3044 2,0 0,5 1,5 4,4 5,6 5,6 3,0 2,5 4,6   2 85 ± 15 TA23B3044

TA23B3045 2,0 0,5 1,5 4,6 5,8 5,6 3,0 2,5 4,8   2 85 ± 15 TA23B3045

TA23B3046 2,0 0,5 1,5 4,8 6,0 5,6 3,0 2,5 5,0   2 85 ± 15 TA23B3046

TA23B3047 2,0 0,5 1,5 5,0 6,2 5,6 3,0 2,5 5,2   2 100 ± 20 TA23B3047

TA23B3048 2,0 0,5 1,5 5,2 6,5 5,6 3,0 2,5 5,4   2 100 ± 20 TA23B3048

TA23B3049 2,0 0,5 1,5 5,4 6,6 5,6 3,0 2,5 5,6   2 100 ± 20 TA23B3049

TA23B3050 2,0 0,5 1,5 5,6 6,9 5,6 3,0 2,5 5,8   2 100 ± 20 TA23B3050

TA23B3051 2,0 0,5 1,5 5,8 7,2 5,6 3,0 2,5 6,0   2 100 ± 20 TA23B3051

TA23B3052 2,0 0,5 1,5 6,0 7,4 5,6 3,0 2,5 6,2   2 100 ± 20 TA23B3052

TA23B3053 2,0 0,5 1,5 6,2 7,6 5,6 3,0 2,5 6,4   2 100 ± 20 TA23B3053

TA23B3054 2,0 0,5 1,5 6,4 7,8 5,6 3,0 2,5 6,6   2 100 ± 20 TA23B3054

TA23B3055 2,0 0,5 1,5 6,6 8,0 5,6 3,0 2,5 6,8   2 100 ± 20 TA23B3055

TA23B3056 2,0 0,5 1,5 6,8 8,2 5,6 3,0 2,5 7,0   2 100 ± 20 TA23B3056

TA23B3057 2,0 0,5 1,5 7,0 8,4 5,6 3,0 2,5 7,2   2 100 ± 20 TA23B3057

TA23B3058 2,5 0,5 1,5 7,2 8,6 5,6 3,0 2,5 7,4   2 100 ± 20 TA23B3058

TA23B3059 2,5 0,5 1,5 7,4 8,8 5,6 3,0 2,5 7,6   2 100 ± 20 TA23B3059

TA23B3060 2,5 0,5 1,5 7,6 9,0 5,6 3,0 2,5 7,8   2 100 ± 20 TA23B3060

TA23B3061 2,5 0,5 1,5 7,8 9,2 5,6 3,0 2,5 8,0   2 100 ± 20 TA23B3061

TA23B3062 2,5 0,5 1,5 8,0 9,4 5,6 3,0 2,5 8,2   2 100 ± 20 TA23B3062

TA23B3063 2,5 0,5 1,5 8,2 9,6 5,6 3,0 2,5 8,4   2 100 ± 20 TA23B3063

TA23B3064 2,5 0,5 1,5 8,2 9,8 5,6 3,0 2,5 8,6   2 100 ± 20 TA23B3064

TA23B3065 2,5 0,5 1,5 8,2 10,0 5,6 3,0 2,5 8,8   2 100 ± 20 TA23B3065

TA23B3066 2,5 0,5 1,5 8,2 10,2 5,6 3,0 2,5 9,0   2 100 ± 20 TA23B3066

TA23B3067 2,5 0,5 1,5 8,2 10,4 5,6 3,0 2,5 9,2   2 100 ± 20 TA23B3067

TA23B3068 2,5 0,5 1,5 8,2 10,6 5,6 3,0 2,5 9,4   2 100 ± 20 TA23B3068

TA23B3069 2,5 0,5 1,5 8,2 10,8 5,6 3,0 2,5 9,6   2 100 ± 20 TA23B3069

TA23B3070 2,5 0,5 1,5 8,2 11,0 5,6 3,0 2,5 9,8   2 100 ± 20 TA23B3070

TA23B3071 2,5 0,5 1,5 8,2 11,2 5,6 3,0 2,5 10,0   2 100 ± 20 TA23B3071

TA23B3072 1,8 0,4 1,5 1,8 2,5 6,1 3,5 2,5 2,0   2 85 ± 15 TA23B3072

TA23B3073 1,8 0,4 1,5 2,0 2,7 6,1 3,5 2,5 2,2   2 85 ± 15 TA23B3073

TA23B3074 1,8 0,4 1,5 2,2 2,9 6,1 3,5 2,5 2,4   2 85 ± 15 TA23B3074

TA23B3075 2,0 0,5 1,5 2,4 3,2 6,1 3,5 2,5 2,6   2 85 ± 15 TA23B3075

TA23B3076 2,0 0,5 1,5 2,6 3,4 6,1 3,5 2,5 2,8   2 85 ± 15 TA23B3076

TA23B3077 2,0 0,5 1,5 2,8 3,7 6,1 3,5 2,5 3,0   2 85 ± 15 TA23B3077

TA23B3078 2,0 0,5 1,5 3,0 3,9 6,1 3,5 2,5 3,2   2 85 ± 15 TA23B3078

TA23B3079 2,0 0,5 1,5 3,2 4,2 6,1 3,5 2,5 3,4   2 85 ± 15 TA23B3079

TA23B3080 2,0 0,5 1,5 3,4 4,4 6,1 3,5 2,5 3,6   2 85 ± 15 TA23B3080

TA23B3081 2,0 0,5 1,5 3,6 4,6 6,1 3,5 2,5 3,8   2 85 ± 15 TA23B3081

TA23B3082 2,0 0,5 1,5 3,8 4,8 6,1 3,5 2,5 4,0   2 85 ± 15 TA23B3082

TA23B3083 2,0 0,5 1,5 4,0 5,0 6,1 3,5 2,5 4,2   2 85 ± 15 TA23B3083

TA23B3084 2,0 0,5 1,5 4,2 5,4 6,1 3,5 2,5 4,4   2 85 ± 15 TA23B3084

TA23B3085 2,0 0,5 1,5 4,4 5,6 6,1 3,5 2,5 4,6   2 85 ± 15 TA23B3085

TA23B3086 2,0 0,5 1,5 4,6 5,8 6,1 3,5 2,5 4,8   2 85 ± 15 TA23B3086

TA23B3087 2,0 0,5 1,5 4,8 6,0 6,1 3,5 2,5 5,0   2 85 ± 15 TA23B3087

TA23B3088 2,0 0,5 1,5 5,0 6,2 6,1 3,5 2,5 5,2   2 100 ± 20 TA23B3088

TA23B3089 2,0 0,5 1,5 5,2 6,5 6,1 3,5 2,5 5,4   2 100 ± 20 TA23B3089

TA23B3090 2,0 0,5 1,5 5,4 6,6 6,1 3,5 2,5 5,8   2 100 ± 20 TA23B3090

TA23B3091 2,0 0,5 1,5 5,6 6,9 6,1 3,5 2,5 5,8   2 100 ± 20 TA23B3091

TA23B3092 2,0 0,5 1,5 5,8 7,2 6,1 3,5 2,5 6,0   2 100 ± 20 TA23B3092

TA23B3093 2,0 0,5 1,5 6,0 7,4 6,1 3,5 2,5 6,2   2 100 ± 20 TA23B3093

TA23B3094 2,0 0,5 1,5 6,2 7,6 6,1 3,5 2,5 6,4   2 100 ± 20 TA23B3094

TA23B3095 2,0 0,5 1,5 6,4 7,8 6,1 3,5 2,5 6,6   2 100 ± 20 TA23B3095

TA23B3096 2,0 0,5 1,5 6,6 8,0 6,1 3,5 2,5 6,8   2 100 ± 20 TA23B3096

TA23B3097 2,0 0,5 1,5 6,8 8,2 6,1 3,5 2,5 7,0   2 100 ± 20 TA23B3097

TA23B3098 2,0 0,5 1,5 7,0 8,4 6,1 3,5 2,5 7,2   2 100 ± 20 TA23B3098

TA23B3099 2,5 0,5 1,5 7,2 8,6 6,1 3,5 2,5 7,4   2 100 ± 20 TA23B3099

TA23B3100 2,5 0,5 1,5 7,4 8,8 6,1 3,5 2,5 7,6   2 100 ± 20 TA23B3100

TA23B3101 2,5 0,5 1,5 7,6 9,0 6,1 3,5 2,5 7,8   2 100 ± 20 TA23B3101

TA23B3102 2,5 0,5 1,5 7,8 9,2 6,1 3,5 2,5 8,0   2 100 ± 20 TA23B3102

TA23B3103 2,5 0,5 1,5 8,0 9,4 6,1 3,5 2,5 8,2   2 100 ± 20 TA23B3103

TA23B3104 2,5 0,5 1,5 8,2 9,6 6,1 3,5 2,5 8,4   2 100 ± 20 TA23B3104

TA23B3105 2,5 0,5 1,5 8,2 9,8 6,1 3,5 2,5 8,6   2 100 ± 20 TA23B3105

TA23B3106 2,5 0,5 1,5 8,2 10,0 6,1 3,5 2,5 8,8   2 100 ± 20 TA23B3106

TA23B3107 2,5 0,5 1,5 8,2 10,2 6,1 3,5 2,5 9,0   2 100 ± 20 TA23B3107

TA23B3108 2,5 0,5 1,5 8,2 10,4 6,1 3,5 2,5 9,2   2 100 ± 20 TA23B3108

TA23B3109 2,5 0,5 1,5 8,2 10,6 6,1 3,5 2,5 9,4   2 100 ± 20 TA23B3109

TA23B3110 2,5 0,5 1,5 8,2 10,8 6,1 3,5 2,5 9,6   2 100 ± 20 TA23B3110

TA23B3111 2,5 0,5 1,5 8,2 11,0 6,1 3,5 2,5 9,8   2 100 ± 20 TA23B3111

TA23B3112 2,5 0,5 1,5 8,2 11,2 6,1 3,5 2,5 10,0   2 100 ± 20 TA23B3112

TA23B3113 1,8 0,4 1,5 1,8 2,5 6,6 4,0 2,5 2,0   2 65 ± 15 TA23B3113

TA23B3114 1,8 0,4 1,5 2,0 2,7 6,6 4,0 2,5 2,2   2 65 ± 15 TA23B3114

TA23B3115 1,8 0,4 1,5 2,2 2,9 6,6 4,0 2,5 2,4   2 75 ± 15 TA23B3115

TA23B3116 2,0 0,5 1,5 2,4 3,2 6,6 4,0 2,5 2,6   2 85 ± 15 TA23B3116

TA23B3117 2,0 0,5 1,5 2,6 3,4 6,6 4,0 2,5 2,8   2 85 ± 15 TA23B3117

TA23B3118 2,0 0,5 1,5 2,8 3,7 6,6 4,0 2,5 3,0   2 85 ± 15 TA23B3118

TA23B3119 2,0 0,5 1,5 3,0 3,9 6,6 4,0 2,5 3,2   2 85 ± 15 TA23B3119

TA23B3120 2,0 0,5 1,5 3,2 4,2 6,6 4,0 2,5 3,4   2 85 ± 15 TA23B3120

TA23B3121 2,0 0,5 1,5 3,4 4,4 6,6 4,0 2,5 3,6   2 85 ± 15 TA23B3121

TA23B3122 2,0 0,5 1,5 3,6 4,6 6,6 4,0 2,5 3,8   2 85 ± 15 TA23B3122

TA23B3123 2,0 0,5 1,5 3,8 4,8 6,6 4,0 2,5 4,0   2 85 ± 15 TA23B3123

TA23B3124 2,0 0,5 1,5 4,0 5,0 6,6 4,0 2,5 4,2   2 85 ± 15 TA23B3124

TA23B3125 2,0 0,5 1,5 4,2 5,4 6,6 4,0 2,5 4,4   2 85 ± 15 TA23B3125

TA23B3126 2,0 0,5 1,5 4,4 5,6 6,6 4,0 2,5 4,6   2 85 ± 15 TA23B3126

TA23B3127 2,0 0,5 1,5 4,6 5,8 6,6 4,0 2,5 4,8   2 85 ± 15 TA23B3127

TA23B3128 2,0 0,5 1,5 4,8 6,0 6,6 4,0 2,5 5,0   2 85 ± 15 TA23B3128

TA23B3129 2,0 0,5 1,5 5,0 6,2 6,6 4,0 2,5 5,2   2 100 ± 20 TA23B3129

TA23B3130 2,0 0,5 1,5 5,2 6,5 6,6 4,0 2,5 5,4   2 100 ± 20 TA23B3130

TA23B3131 2,0 0,5 1,5 5,4 6,6 6,6 4,0 2,5 5,6   2 100 ± 20 TA23B3131

TA23B3132 2,0 0,5 1,5 5,6 6,9 6,6 4,0 2,5 5,8   2 100 ± 20 TA23B3132

TA23B3133 2,0 0,5 1,5 5,8 7,2 6,6 4,0 2,5 6,0   2 100 ± 20 TA23B3133

TA23B3134 2,0 0,5 1,5 6,0 7,4 6,6 4,0 2,5 6,2   2 100 ± 20 TA23B3134

TA23B3135 2,0 0,5 1,5 6,2 7,6 6,6 4,0 2,5 6,4   2 100 ± 20 TA23B3135

TA23B3136 2,0 0,5 1,5 6,4 7,8 6,6 4,0 2,5 6,6   2 100 ± 20 TA23B3136

TA23B3137 2,0 0,5 1,5 6,6 8,0 6,6 4,0 2,5 6,8   2 100 ± 20 TA23B3137

TA23B3138 2,0 0,5 1,5 6,8 8,2 6,6 4,0 2,5 7,0   2 100 ± 20 TA23B3138

TA23B3139 2,0 0,5 1,5 7,0 8,4 6,6 4,0 2,5 7,2   2 100 ± 20 TA23B3139

TA23B3140 2,5 0,5 1,5 7,2 8,6 6,6 4,0 2,5 7,4   2 100 ± 20 TA23B3140

TA23B3141 2,5 0,5 1,5 7,4 8,8 6,6 4,0 2,5 7,6   2 100 ± 20 TA23B3141

TA23B3142 2,5 0,5 1,5 7,6 9,0 6,6 4,0 2,5 7,8   2 100 ± 20 TA23B3142

TA23B3143 2,5 0,5 1,5 7,8 9,2 6,6 4,0 2,5 8,0   2 100 ± 20 TA23B3143

TA23B3144 2,5 0,5 1,5 8,0 9,4 6,6 4,0 2,5 8,2   2 100 ± 20 TA23B3144

TA23B3145 2,5 0,5 1,5 8,2 9,6 6,6 4,0 2,5 8,4   2 100 ± 20 TA23B3145

TA23B3146 2,5 0,5 1,5 8,2 9,8 6,6 4,0 2,5 8,6   2 100 ± 20 TA23B3146

TA23B3147 2,5 0,5 1,5 8,2 10,0 6,6 4,0 2,5 8,8   2 100 ± 20 TA23B3147

TA23B3148 2,5 0,5 1,5 8,2 10,2 6,6 4,0 2,5 9,0   2 100 ± 20 TA23B3148

TA23B3149 2,5 0,5 1,5 8,2 10,4 6,6 4,0 2,5 9,2   2 100 ± 20 TA23B3149

TA23B3150 2,5 0,5 1,5 8,2 10,6 6,6 4,0 2,5 9,4   2 100 ± 20 TA23B3150

TA23B3151 2,5 0,5 1,5 8,2 10,8 6,6 4,0 2,5 9,6   2 100 ± 20 TA23B3151

TA23B3152 2,5 0,5 1,5 8,2 11,0 6,6 4,0 2,5 9,8   2 100 ± 20 TA23B3152

TA23B3153 2,5 0,5 1,5 8,2 11,2 6,6 4,0 2,5 10,0   2 100 ± 20 TA23B3153
