LINECARD TA23A4xxx   THT POGO PIN  DOUBLE HEAD
Pogo Pin双头Pin

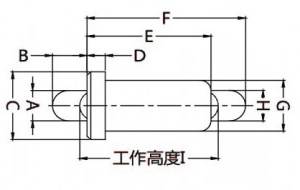

Dimension Table (mm)
A B C D E F G H I   No of Pin O. force  gr.
TA23A4001
0,9 0,6 2,0 0,5 3,0 3,6 1,5 0,9 3,4   N 65 ±15
TA23A4002
0,9 0,6 2,0 0,5 3,2 3,8 1,5 0,9 3,6   N 75 ±15
TA23A4003
0,9 0,6 2,0 0,5 3,4 4,0 1,5 0,9 3,8   N 85 ±15
TA23A4004
0,9 0,6 2,0 0,5 3,6 4,2 1,5 0,9 4,0   N 85 ±15
TA23A4005
0,9 0,7 2,0 0,5 3,8 4,5 1,5 0,9 4,2   N 85 ±15
TA23A4006
0,9 0,7 2,0 0,5 4,0 4,7 1,5 0,9 4,4   N 85 ±15
TA23A4007
0,9 0,7 2,0 0,5 4,2 4,9 1,5 0,9 4,6   N 85 ±15
TA23A4008
0,9 0,8 2,0 0,5 4,4 5,2 1,5 0,9 4,8   N 85 ±15
TA23A4009
0,9 0,8 2,0 0,5 4,6 5,4 1,5 0,9 5,0   N 85 ±15
TA23A4010
0,9 0,8 2,0 0,5 4,8 5,6 1,5 0,9 5,2   N 85 ±15
TA23A4011
0,9 0,9 2,0 0,5 5,0 5,9 1,5 0,9 5,4   N 85 ±15
TA23A4012
0,9 0,9 2,0 0,5 5,2 6,1 1,5 0,9 5,6   N 85 ±15
TA23A4013
0,9 0,9 2,0 0,5 5,4 6,3 1,5 0,9 5,8   N 85 ±15
TA23A4014
0,9 1,0 2,0 0,5 5,6 6,6 1,5 0,9 6,0   N 85 ±15
TA23A4015
0,9 1,0 2,0 0,5 5,8 6,8 1,5 0,9 6,2   N 85 ±15
TA23A4016
0,9 1,0 2,0 0,5 6,0 7,0 1,5 0,9 6,4   N 100 ±20
TA23A4017
0,9 1,1 2,0 0,5 6,2 7,3 1,5 0,9 6,6   N 100 ±20
TA23A4018
0,9 1,1 2,0 0,5 6,4 7,5 1,5 0,9 6,8   N 100 ±20
TA23A4019
0,9 1,1 2,0 0,5 6,6 7,7 1,5 0,9 7,0   N 100 ±20
TA23A4020
0,9 1,3 2,0 0,5 6,8 8,1 1,5 0,9 7,2   N 100 ±20
TA23A4021
0,9 1,3 2,0 0,5 7,0 8,3 1,5 0,9 7,4   N 100 ±20
TA23A4022
0,9 1,3 2,5 0,5 7,2 8,5 1,5 0,9 7,6   N 100 ±20
TA23A4023
0,9 1,5 2,5 0,5 7,4 8,9 1,5 0,9 7,8   N 100 ±20
TA23A4024
0,9 1,5 2,5 0,5 7,6 9,1 1,5 0,9 8,0   N 100 ±20
TA23A4025
0,9 1,5 2,5 0,5 7,8 9,3 1,5 0,9 8,2   N 100 ±20
TA23A4026
0,9 1,5 2,5 0,5 8,0 9,5 1,5 0,9 8,4   N 100 ±20
TA23A4027
0,9 1,5 2,5 0,5 8,2 9,7 1,5 0,9 8,6   N 100 ±20
TA23A4028
0,9 1,5 2,5 0,5 8,2 9,9 1,5 0,9 8,8   N 100 ±20
TA23A4029
0,9 1,5 2,5 0,5 8,2 10,1 1,5 0,9 9,0   N 100 ±20
TA23A4030
0,9 1,5 2,5 0,5 8,2 10,3 1,5 0,9 9,2   N 100 ±20
